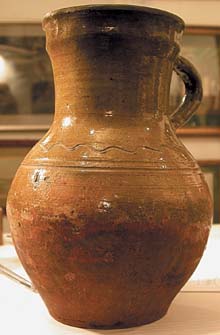

Пористая керамика: майолика, терракота и гончарные изделия

Дата публикации: 06.07.2004 Источник: Antiq.Info #17 Екатерина Шаркова

Добавить отзыв

Условия хранения и виды повреждений

В первую очередь причинами повреждения и раннего старения керамики могут быть неблагоприятные условия хранения и бытования предметов. Чаще всего загрязнения на гончарных изделиях, изразцах и терракоте представлены виде жировых пятен, смоляных наслоений, следов ржавчины, сажи и копоти. На изразцах можно обнаружить следы различных цементирующих составов. Археологическая керамика подолгу находится в земле, от чего происходит ее химическое разрушение. Архитектурная -- под дождем, снегом и ветром, что создает условия повышенной влажности. Кроме внешних факторов окружающей среды на сохранность предметов влияют свойства самого материала.

Древние сосуды обжигались на костре при температуре 700-800 градусов Цельсия. Сосуды кострового обжига были низкого качества, поскольку такая температура не позволяла получить плотный и, соответственно, прочный черепок. С изобретением гончарного горна температура обжига поднялась до 900 градусов, что обеспечило хорошее качество керамическим изделиям. Терракота и майолика обжигаются при 1000 градусов, но так или иначе уступают фарфоровым изделиям по плотности и крепости. От изначального качества керамики также зависит применение тех или иных реставрационных методов и масштаб реставрационного вмешательства.

Водопоглощение пористой керамики 8-13 процентов, тогда как у фарфора всего 0,2 процента. Этот факт является определяющим при соблюдении температурно-влажностного режима. Например, лучше не хранить керамические изделия в неотапливаемом подвале или холодном загородном доме, где очевидно повышенная влажность. Оптимальны колебания температуры в пределах 8 градусов (от 12 до 20). Особенно это касается слабо обожженных изделий, с расслаивающимся черепком или керамики с солями и известковыми наслоениями (карбонат кальция или гипс). Визуально соли распознаются по кристалликам на поверхности изделия или определяются химическим анализом. Один из любимых химических опытов детства -- выращивание кристаллов соли, сахара или соды. Для этого необходимы две вещи кристалл вещества и влажная среда. И из этого сочетания вырастает целая кристаллическая гора. Таким образом, чтобы не вызвать кристаллизацию солей, нужно соблюдать особенно тщательно температурно-влажностный режим. Часто в реставрационной практике при наличии солей на поверхности предмета, его не подвергают водной очистке, а пользуются химическими способами.

Предметы с поврежденной глазурью особенно следует оберегать от загрязнений. Сами дефекты глазури бывают невероятно красивы, как же их отличить от декоративных эффектов? Когда глазурь переливается всеми цветами радуги, это называется "радужная побежалость". Или глазурь перестала блестеть и поверхность ее состоит из чешуек и бисерных точек. Бывает, что глазурь шелушится и превращается в белый порошок. Подобные проблемы характерны для абрамцевской керамики, авторов которой более увлекали декоративные эффекты, нежели свойства керамической массы и ее соотношение с глазурями. Все это признаки коррозии глазури. Во избежании влажности такую керамику правильнее было бы хранить в герметически закрывающемся месте (шкафу).

Повреждения, вызванные несоблюдением технологических норм, точно такие же, что и у изделий с плотным черепком: это цек, вздутие глазури, разрывы массы под глазурью, инородные вкрапления в массу. Прочие дефекты приобретаются в процессе бытования вещей.

Для пористой и особенно неглазурованной керамики важна защита от элементарной пыли, которая вместе с влагой и частицами органических веществ проникает в глубь пор. Именно так создаются идеальные условия для роста грибковых колоний (грибковые коррозии). Присутствие микроорганизмов пагубно сказывается на внешнем виде памятника, иногда влияя на его механическую прочность. Очистка от подобных загрязнений дорогостоящий и длительный процесс.

Удаление загрязнений

Применение моющих средств, растворителей и прочих химических веществ во многих случаях непозволительно в процессе очистки керамики с пористым черепком. Подобные проблемы требуют комплексного подхода с учетом сохранности предмета, степенью его загрязнений. Все это связано с тем, что пористый черепок способен впитывать влагу и растворы, применяемые при очистке и промывке. Таким образом, неправильный подбор растворителей и моющих веществ может привести к переносу загрязнений с поверхности в глубь черепка, образуя трудноудалимые ореолы и пятна. Всегда кажется: "Что с того, что я помою горшок"? В каких случаях это можно сделать совершенно безболезненно? Необходимо сделать пробу водостойкости черепка. Это касается неглазурованных слабообожженных предметов. Вы берете и капаете воду на поверхность разлома черепка вашей вещи. Если капля мутнеет в течении 5 минут, значит частички глины смешиваются с водой (размываются), то есть черепок непрочный и нуждается в предварительной консервации. На особо ценных вещах экспериментировать не рекомендуется.

Для удаления пылевых наслоений нельзя пользоваться влажными тампонами, потому как грязь проникнет в поры черепка, под кракелюр или трещины в глазури. Пыль удаляют сухой щеткой или кистью. Перед промывкой изделие полностью нужно увлажнить до полного насыщения водой. Без предварительного увлажнения можно промывать только предметы с достаточно плотным черепком. Пылевые и другие незначительные загрязнения с таких вещей удаляют отжатым тампоном, смоченном в одном из моющих веществ (детское мыло, 2-процентный раствор нейтральных моющих средств). Во многих случаях насыщение черепка у пористой керамики нежелательно.

Самостоятельная работа с пористой керамикой достаточно проблематична. В работе с ней не избежать таких сложных процессов, как обессоливание, очистка от известковых образований, предварительная консервация, укрепление (пропитка) черепка. Удаление некачественной или старой реставрации на предметах с пористым черепком процесс более трудоемкий, нежели аналогичная работа с фарфоровыми предметами и, в основном, производится химически, при помощи растворителей. Склейка пористой керамики должна проводиться с предварительной пропиткой. Ее черепок, как губка, он впитывает растворы, которые на него наносят. Если по аналогии работы с фарфором на скол пористого черепка нанести клей, то получится склейка, которую называют "тощей", поскольку клей впитается вглубь черепка и шов останется без клея. При этом она будет не прочной, если не распадется вовсе. Чтобы этого не происходило, черепок предварительно пропитывают тем же клеем, что используют для склейки, но менее концентрированным. Благодаря этой операции, клей уже не сможет проникать вглубь.

С точки зрения профессиональной реставрации недопустимо использование бытовых клеев при работе с пористой керамикой. Необходимы низковязкие растворы термопластичных клеев, которые обычно нельзя найти в розничной продаже. При плохой стыковке фрагментов (широкий шов), в клеевую композицию вводят наполнители (пастель, шамот, пигмент), придающие дополнительную прочность склейке. Наполнители можно подбирать под цвет самого изделия, тем самым нивелируя места склейки.

В случаях, когда изделие дошло до нас во фрагментированном виде, производят реконструкцию. Для изготовления восполнений наиболее часто используют гипс. Для прочности, защиты от микробиологических повреждений и влаги гипсовые доделки пропитывают различными клеевыми составами. Но, наиболее близким к керамическим предметам материалом остается глина.

В ВХНРЦ имени академика И. Э. Грабаря был разработан и запатентован метод изготовления керамических восполнений, в большинстве случаев используемых которые позволяют уменьшить усадку (уменьшение объема) материала при обжиге. Данная особенность позволяет изготавливать доделки точно по форме утраченных фрагментов, которые после обжига приклеиваются на место утраты. Основное преимущество данного материала -- безвредность для археологической керамики. Ведь основным принципом музейной реставрации по-прежнему остается: "Сохрани не навредив".
